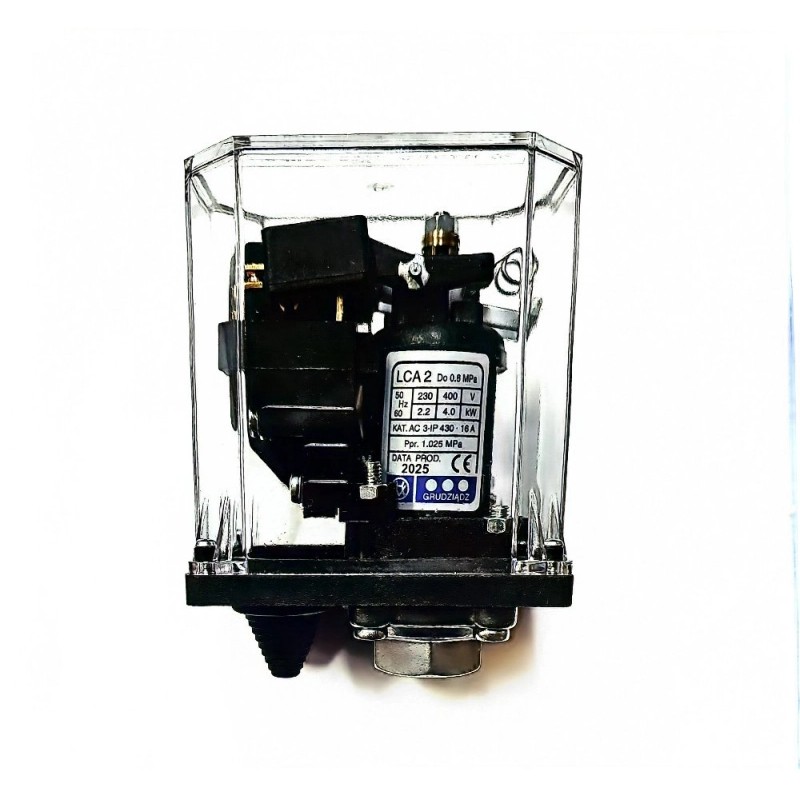

ŁĄCZNIK CIŚN. LCA-2 8,0 BAR

Łączniki są przeznaczone do sterowania urządzeniami ciśnieniowymi ze zbiornikiem zamkniętym, utrzymują one ciśnienie czynnika w stałych określonych granicach. Wyłącznik ciśnieniowy LCA przeznaczony jest do automatycznego załączania i wyłączania silników elektrycznych (pomp) pracujących w układach hydroforowych i sprężonego powietrza, w miejscach wolnych od pyłów, gazów i par wybuchowych lub chemicznie czynnych. Do układów sprężonego powietrza zalecane jest stosowanie wyłącznika LCA z króćcem aluminiowym. Produkowane są w trzech typowielkościach zależnie od zakresu ciśnienia (0,4 MPA; 0,8 MPa; 1,1 MPa). Łączniki LCA wykonane są jako trzytorowe lub jednotorowe dwuprzerwowe rozłączniki manewrowe prądu przemiennego, niskonapięciowe, mechanizowane. Łącznik ciśnieniowy typu LCA stanowi odmianę stycznikową rozwierną. Podstawa, korpus, szczęka ruchoma i nieruchoma są wykonane z tworzywa wzmocnionego włóknem szklanym. Miedziane zestyki mają nakładki ze srebrotlenku kadmu. Obudowa łącznika jest wykonana z poliwęglanu.

Zalety wyłącznika ciśnieniowego LCA:

• układ przetwarzania ciśnienia, przełączania oraz elementy elektryczne pozostały w nowej wersji niezmienione, gwarantując niezawodność i trwałość sprawdzoną w praktyce podczas kilkudziesięciu lat istnienia łącznika ciśnieniowego LCA na rynku,
• membrany stosowane w łączniku ciśnieniowym produkcji Hydro-Vacuum S.A. są odporne na współpracę z olejowymi zanieczyszczeniami w układzie ciśnieniowego sterowania co umożliwia użycie LCA w zastosowaniach przemysłowych,
• łącznik LCA charakteryzuje się stabilnością oraz powtarzalnością nastaw dzięki stosowaniu detali wysokiej jakości,
• transparentna pokrywa wykonana z odpornego na uszkodzenia tworzywa – poliwęglanu, która pozwala kontrolować stan techniczny elementów oraz położenie styków łącznika,
• wyposażenie go w obrotowe przyłącze hydrauliczne, które umożliwia montaż i demontaż łącznika w ciasnych przestrzeniach a także zmianę lokalizacji łącznika w instalacjach bez ich wyłączania,
• dwie średnice króćców montażowych G1/4 i G1/2 przez co nadaje się do montażu w zdecydowanej większości instalacji ciśnieniowych,
• zarówno proces produkcji jak i kontroli prowadzony jest przez wykwalifikowaną i doświadczoną kadrę w oparci m.in. o system zarządzania jakością ISO:9001. Każdy łącznik jest poddawany próbie hydraulicznej i elektrycznej - przy napięciu probierczym 2,5kV
• gwarancja 24 miesiące,
• wszystkie podzespoły i cały łącznik ciśnieniowy LCA montowany jest w Hydro-Vacuum S.A. w większości z elementów wytwarzanych w Hydro-Vacuum S.A.; pozostałe materiały (śruby, nakrętki itp.), są pochodzenia krajowego.

Warunki pracy:

• Łączniki są przeznaczone do instalowania w pomieszczeniach zamkniętych wolnych od pyłów, gazów i par wybuchowych lub chemicznie czynnych.
• Dopuszczalna wysokość instalowania nie może być większa niż 2000 m n.p.m. Dopuszczalna temperatura otoczenia wynosi od -5°C do +40°C.
• Najniższa wilgotność względna może dochodzić do 50% przy temperaturze 40°C i do 90% przy temperaturze 20°C .
• Stopień ochrony IP 43 (pod warunkiem montażu łącznika pokrywą ku górze).

• Znamionowe napięcie izolacji	230 V	400 V
  Znamionowe prądy łączeniowe	16 A	10 A
  Częstotliwość znamionowa	50 Hz
  Kategoria pracy	AC-3
  Znamionowe napięcie probiercze izolacji	2,5 kV
  Znamionowa trwałość łączeniowa	0,25 * 106 cykli
  Znamionowa częstość łączeń zwykła	120 cykl/h
  Moc silników sterowanych bezpośrednio [kW]	2,2 kW	4,0 kW
  Min. temperatura czynnika napędowego	0°C
  Max. temperatura czynnika napędowego	40°C
  Rodzaj czynnika napędowego	woda, powietrze, olej maszynowy, olej transformatorowy
  Przekroje przewodów przyłączeniowych	min 1,5 mm2	max 4,0 mm2
  Masa łącznika - z gwintem G1/4”	0,41kg
  Masa łącznika - z gwintem G1/2”	0,50kg
